Rockchip RK3568 64bit Quad-Core basierter SBC

Der SBC der neuesten Generation auf Basis des RK3568 im traditionellen Formfaktor. Herausragende Eigenschaften, höchste Flexibilität und führende Entwicklungsstandards machen diesen SBC mit Sicherheit zum Highlight des Jahres 2021 in diesem Marktsegment.

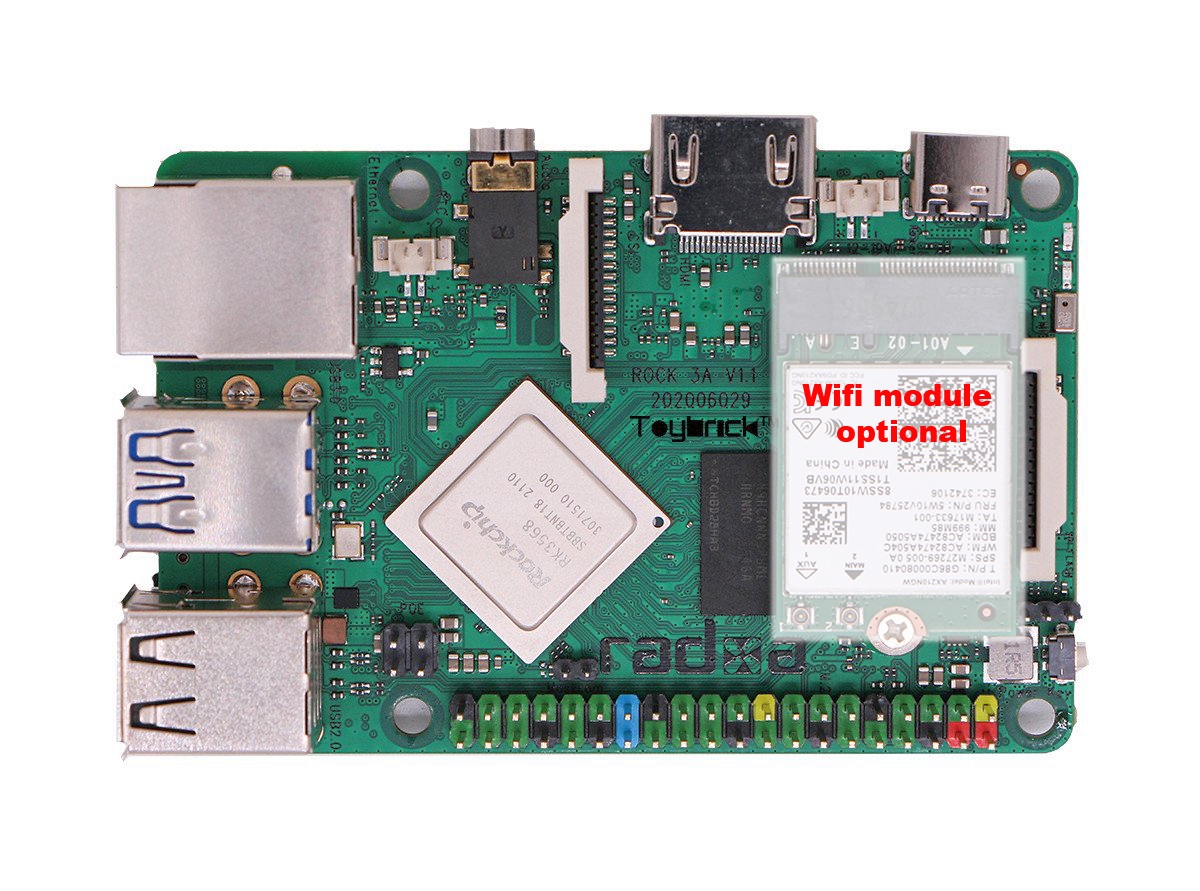

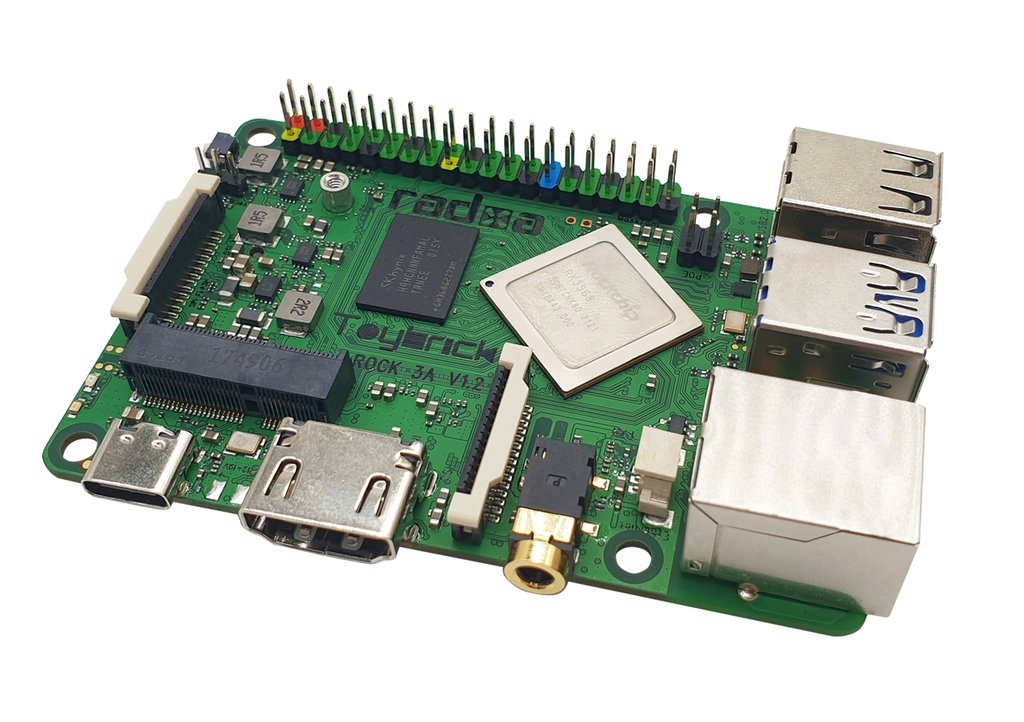

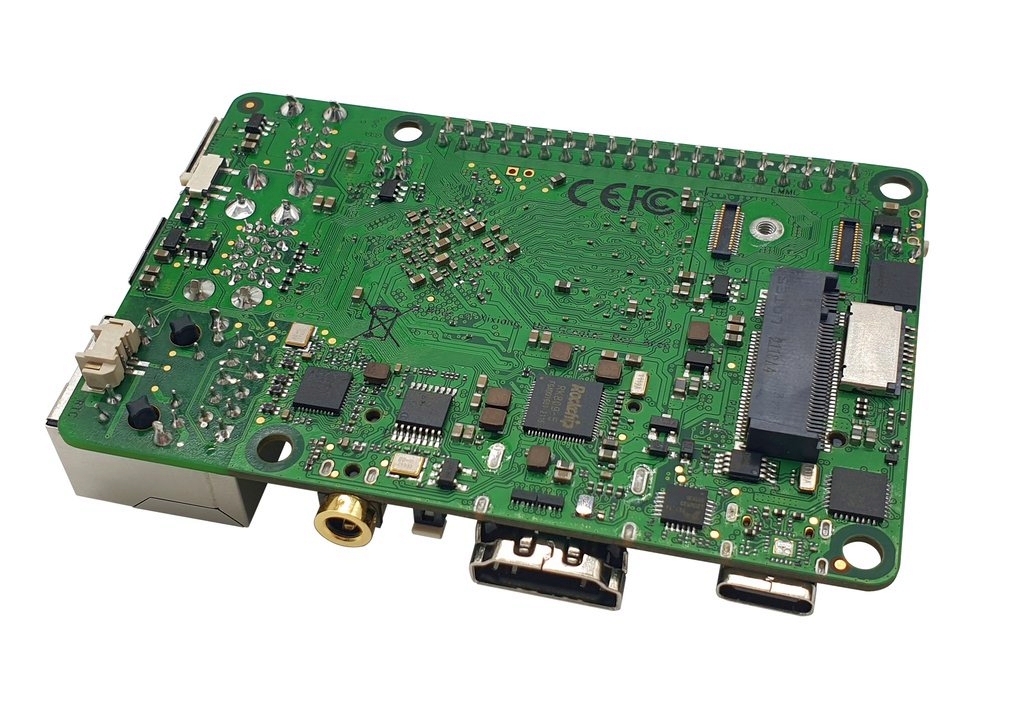

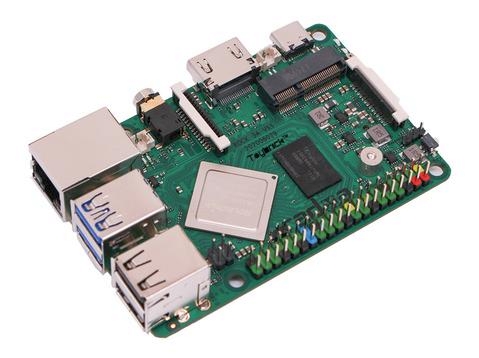

Rock 3A Produkt-Details

RK3568 64bit Quad-Core-Prozessor

Quad Core Cortex-A55 mit bis zu 2GHz

GPU

Mali G52 GPU, OpenGL ES 1.1/2.0/3.2,OpenCL 2.0,Vulkan 1.1, hochleistungsfähiger dedizierter 2D-Prozessor

NPU

0,8T NPU

Speicher LPDDR4

64bit Zweikanal-LPDDR4@3200MT/s, 2, 4 & 8GB

DRAM-Controller-Frequenz bis zu 1560MHz

SPI-Flash

16MB SPI-Flash verlötet

Wifi/BT

Wifi/BT mit Unterstützung für externe M.2-Module

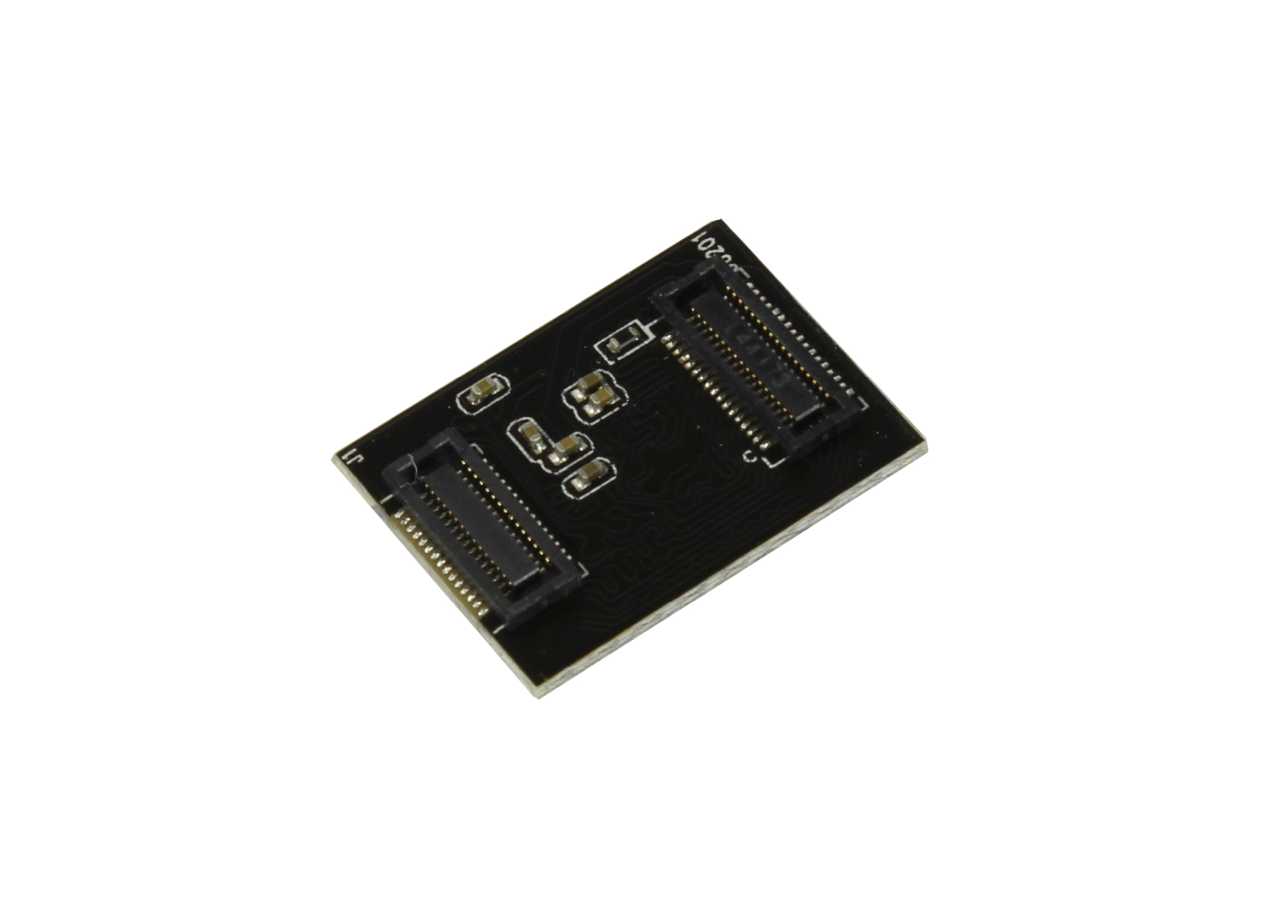

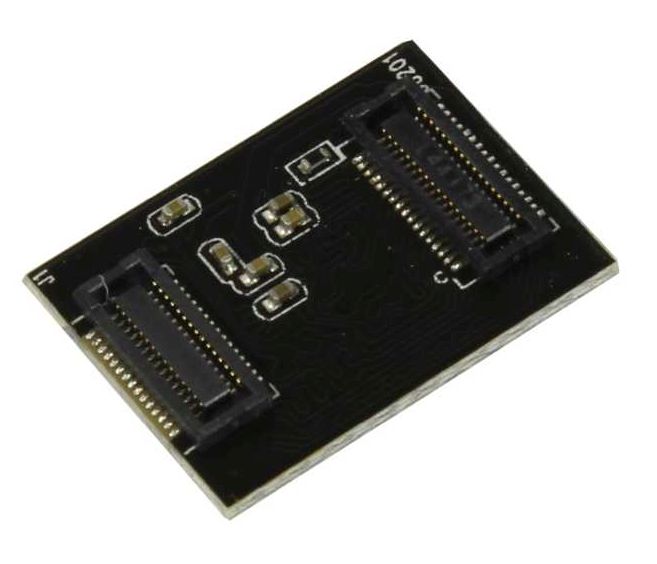

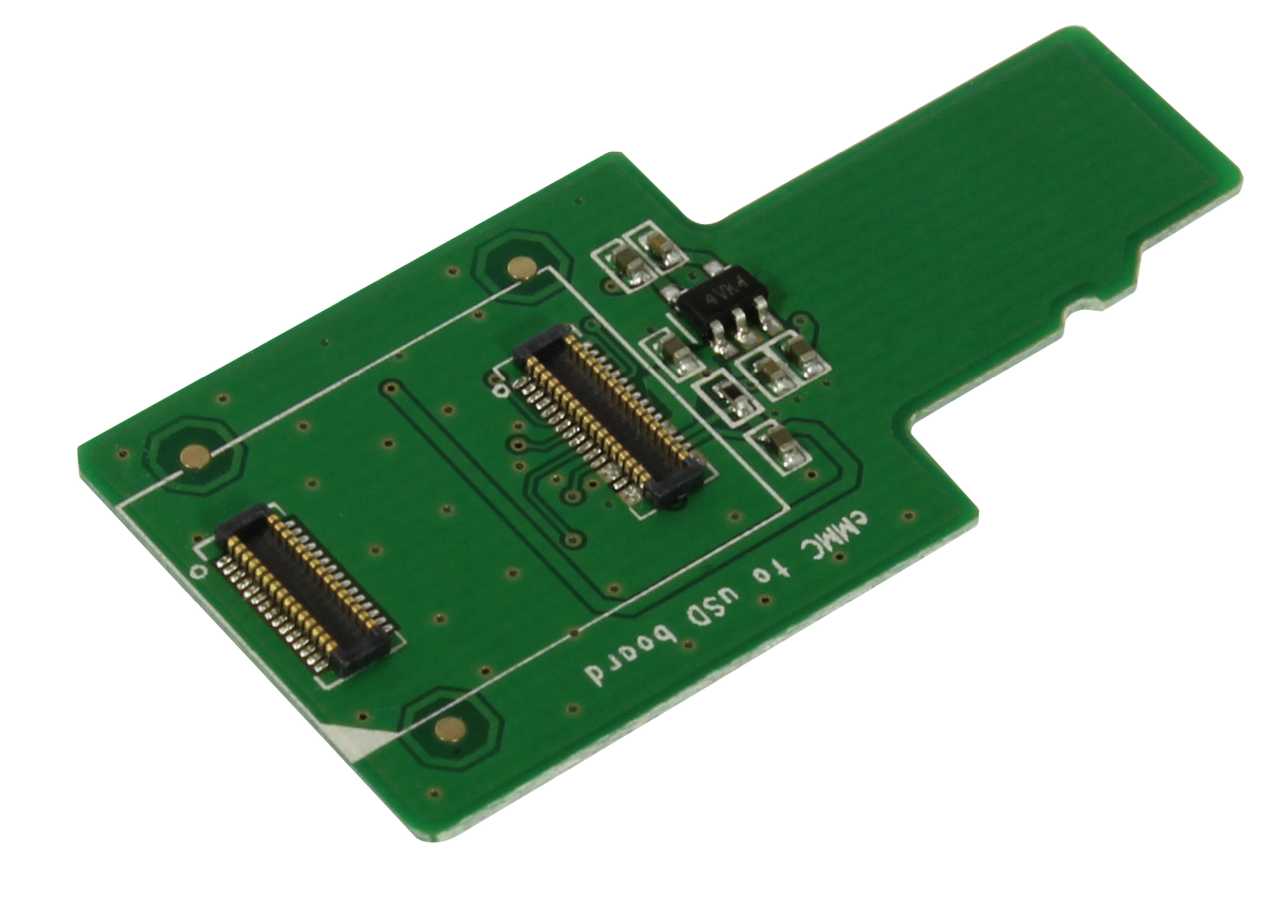

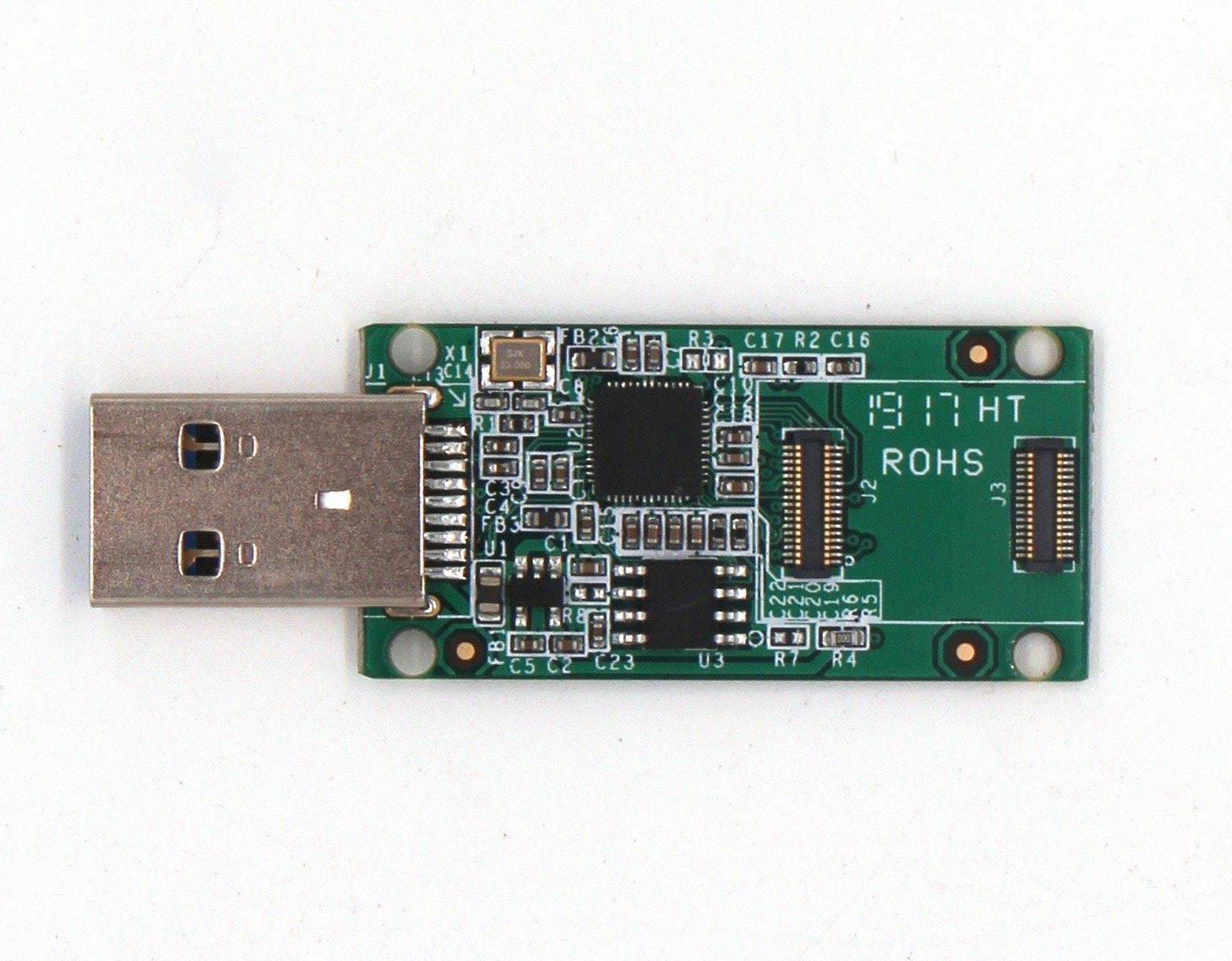

eMMC-Modul (herausnehmbar)

eMMC-Hochleistungsspeicher auf Industrieniveau, 16G/32G/64G/128G verfügbar

Micro SD-Karte

uSD-Steckplatz unterstützt bis zu 128G uSD-Karte

M.2-Schnittstellen

M.2-Anschluss M-Taste (unten) für NVMe mit PCIe 3.0 x2 Lanes

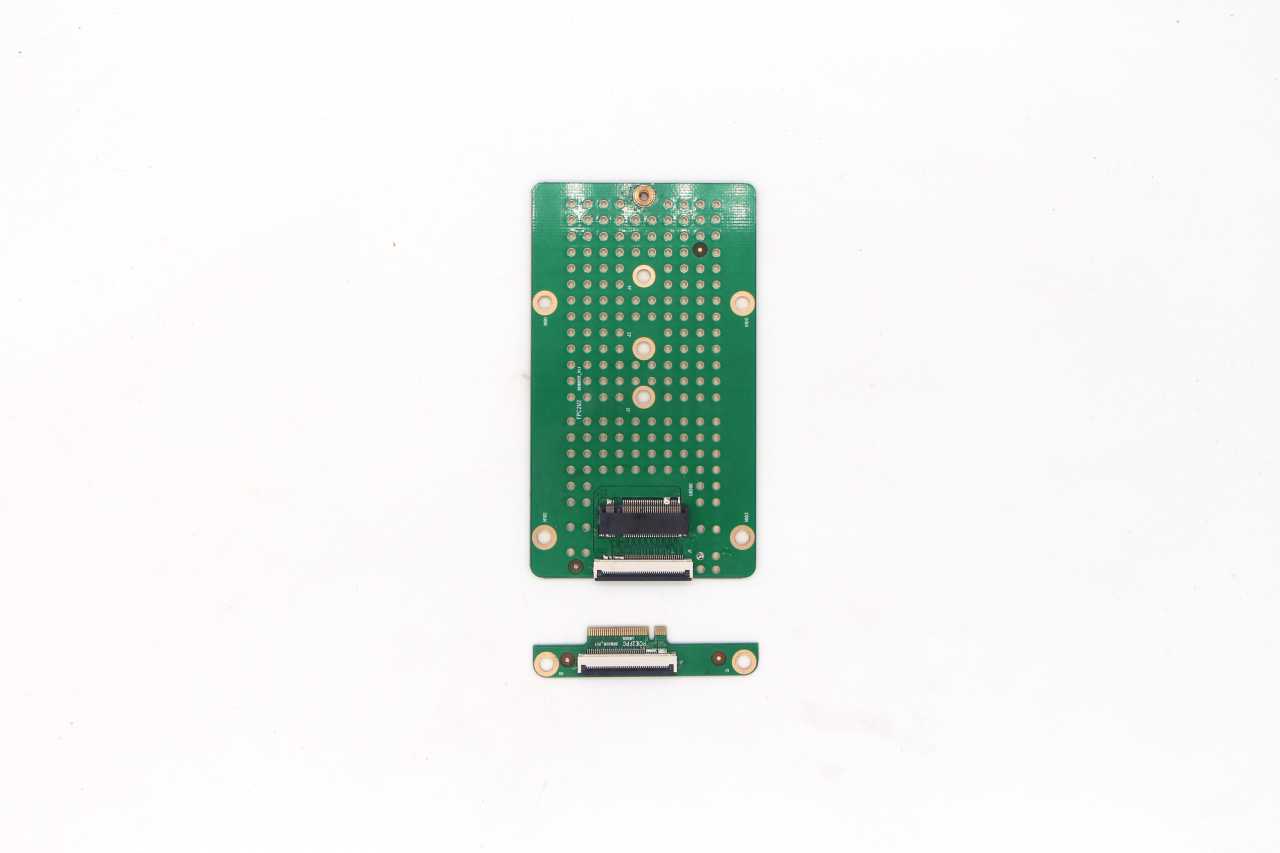

Hinweis: M.2-Erweiterungsplatine plus Kühlkörper wird für die richtige Montage auf dem Rock 3 empfohlen

M.2-Anschluss E-Taste (oben) für Konnektivität mit PCIe 2.0 x1/SDIO/UART, WiFi6-Karten werden unterstützt (bitte prüfen Sie die verfügbaren M.2 WiFi-Module)

Anzeige HDMI

HDMI 2.0 bis zu 4k@60

1x MIPI DSI

Peripheriegeräte

MIPI DSI 2 Lanes über FPC-Anschluss

HDMI und MIPI DSI können gleichzeitig arbeiten und unterstützen den Spiegel- oder Erweiterungsmodus.

Audio 3,5 mm Klinke mit Mikrofon mit verbesserter Mechanik

HD-Codec, der bis zu 24-bit/96kHz Audio unterstützt.

Kamera MIPI CSI

MIPI CSI 2 Lanes über FPC-Anschluss, unterstützt bis zu 8MP Kamera

USB 3.0 OTG x1

USB 3.0 HOST x1

Hardware-Schalter für Host/Gerät-Umschaltung, oberer

dedizierter USB3.0-Kanal, unterer

beide USB3.0-Anschlüsse können mit einem optionalen SATA-Breakout-Kabel im SATA-Modus konfiguriert werden (gemischter USB3.0/SATA-Modus)

USB 2.0 HOST x2

Netzwerk

Drahtlos/Bluetooth

über optionale M.2 WiFi/ BLE Module

LAN

GbE LAN mit PoE-Unterstützung

für die Stromversorgung über PoE ist ein zusätzlicher HAT erforderlich

IO 40-pin Erweiterungsstecker :

- 1 x UART

- 2 x SPI-Bus

- 2 x I2C-Bus

- 1 x PCM/I2S

- 1 x SPDIF

- 1 x PWM

- 1 x ADC

- 6 x GPIO

- 2 x 5V DC Stromeingang

- 2 x 3,3V Stromanschluss

Sonstiges

RTC-Batterieanschluss für die Zeitsicherung

Stromversorgung USB PD (neue Generation QC/PD Protokoll IC)

Unterstützt USB Typ C PD 2.0, 9V/2A, 12V/2A

Stromversorgung Qualcomm® Quick Charge?

Unterstützt QC3.0/2.0 Adapter, 9V/2A, 12V/1.5A

Größe 85mm x 54mm
