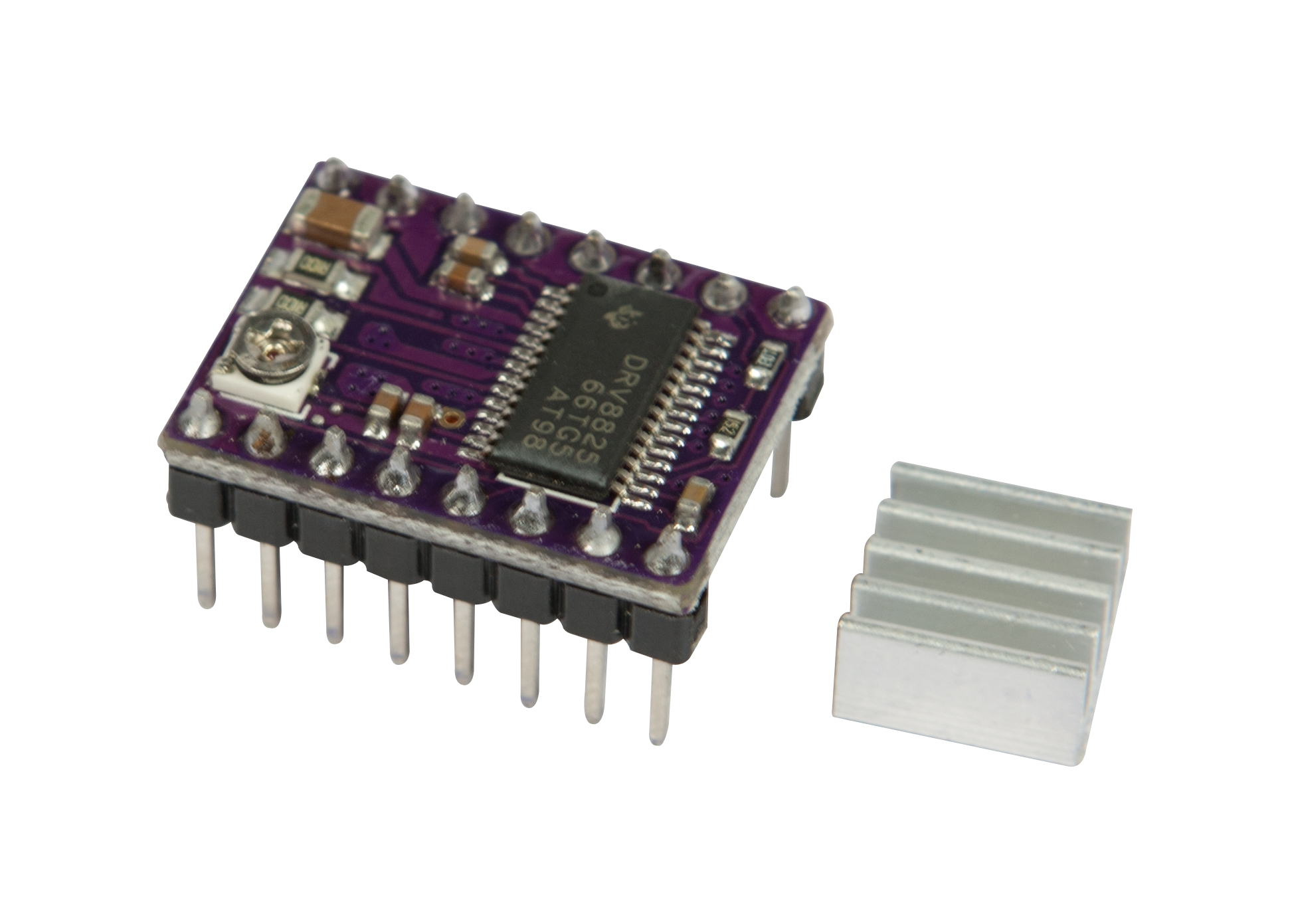

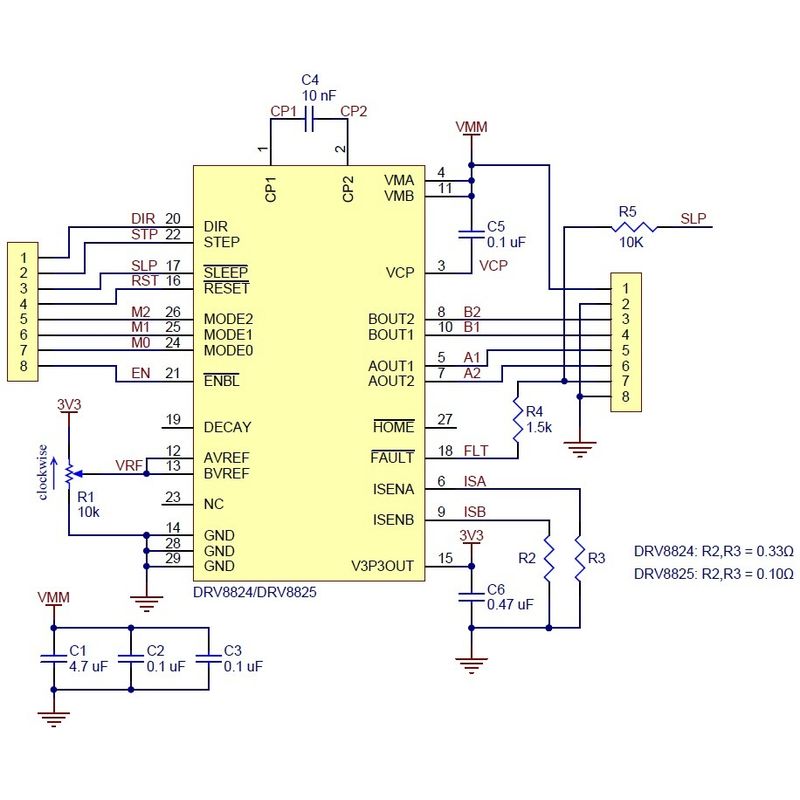

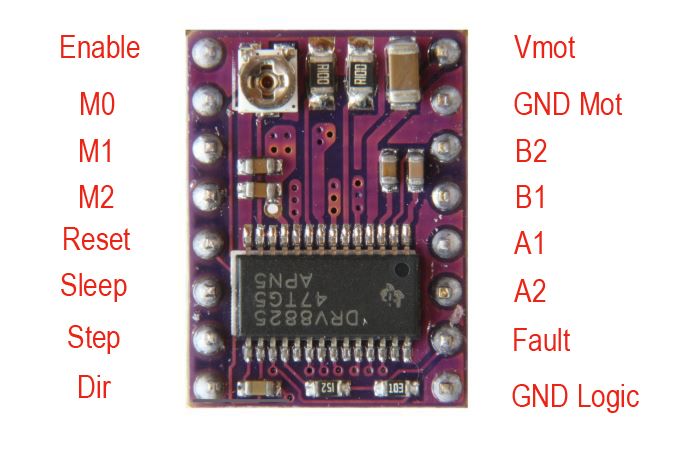

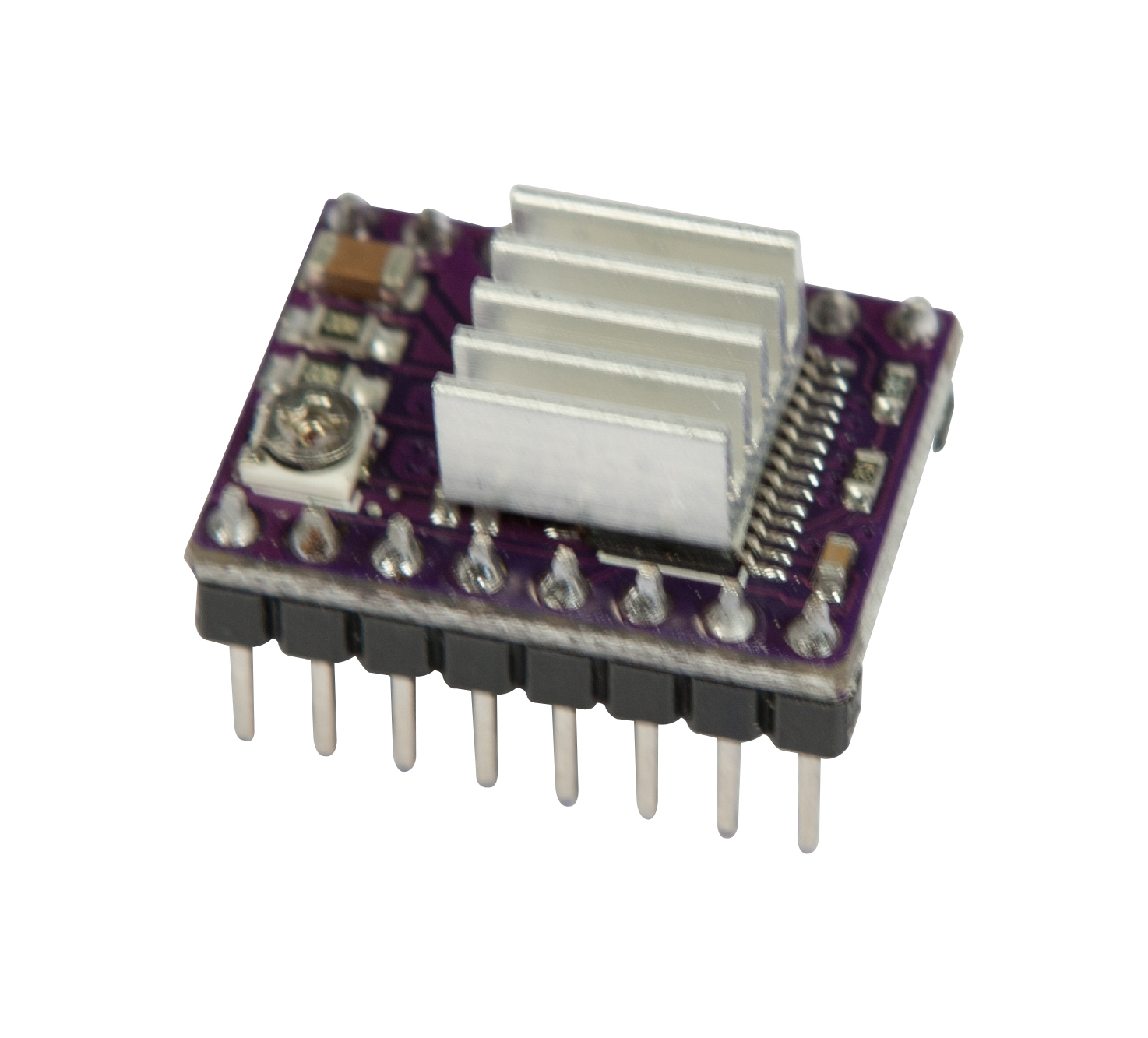

Dieses Produkt ist ein Trägerboard oder Breakout Board für TI?s DRV8825 Schrittmotor-Treiber. Bitte das DRV8825-Datenblatt (1MB pdf) sorgfältig lesen, bevor Sie dieses Produkt verwenden. Mit diesem Schrittmotor-Treiber können Sie einen bipolaren Schrittmotor mit bis zu 2,2 A Ausgangsstrom pro Spule steuern (weitere Informationen finden Sie weiter unten im Abschnitt "Leistungsverlust"). Hier sind einige der wichtigsten Merkmale des Fahrers:
Einfache Schritt- und Richtungssteuerung
Sechs verschiedene Schrittauflösungen: Vollschritt, Halbschritt, 1/4-Schritt, 1/8-Schritt, 1/16-Schritt und 1/32-Schritt
Mit der einstellbaren Stromregelung können Sie den maximalen Stromausgang mit einem Potentiometer einstellen, mit dem Sie Spannungen über der Nennspannung Ihres Schrittmotors verwenden können, um höhere Stufenraten zu erzielen
Intelligente Chopping-Steuerung, die automatisch die richtige aktuelle Decay-Modus (schnelle Abklingzeit oder langsamen Abklingen)
45 V maximale Versorgungsspannung
Eingebauter Regler (keine externe Logikspannung erforderlich)
Kann direkt mit 3,3 V- und 5 V-Systemen kommunizieren
Übertemperatur thermische Abschaltung, Überstromabschaltung und Unterspannungsabschaltung
Kurzschluss nach Masse und Kurzschlussschutz
4-lagige, 2-oz Kupfer-Leiterplatte für verbesserte Wärmeableitung
Entlötetes lötfähiges Massepad unterhalb des Treiber-IC auf der Unterseite der Platine
