ALLNET 4duino - Arduino™ Sensoren

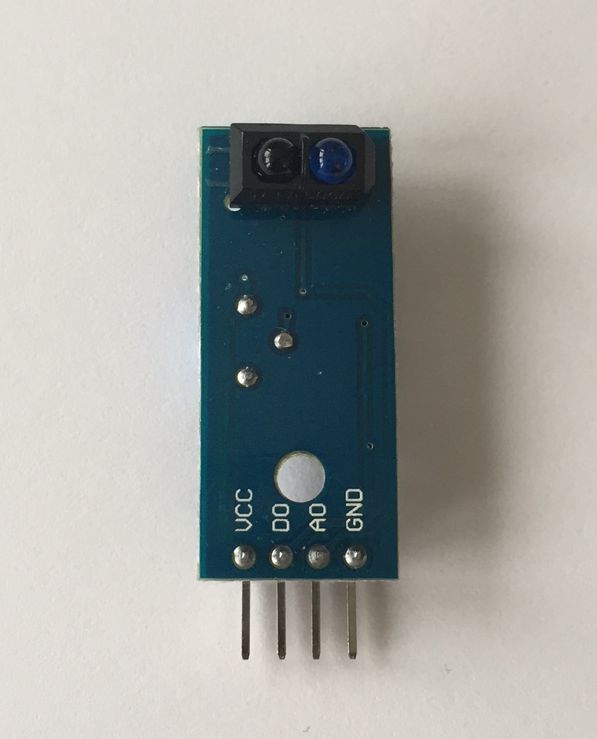

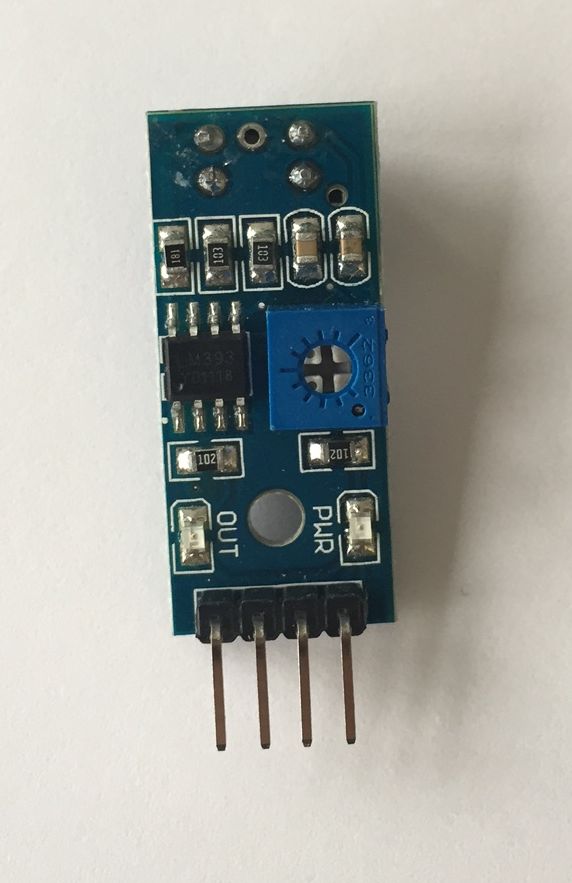

4duino 1 road Tracing module TCRT5000

B-25 (C52)

Übersicht:

Modul- Funktionen eingeführt :

TCRT5000 Sensor Infrarot-Emission Diode starten ständig Infrarot wird die Infrarotstrahlung emittiert , wenn der Intensität reflektiert nicht reflektiert wurde oder aber nicht groß genug ist , hat das Licht aktiviert Triode gewesen in dem Aus-Zustand ist das Ausgangsende des Moduls sind für den hohen Pegel anzeigt Diode ausge setzen Staat, im Rahmen der Prüfung erscheinen Erkannte Objekte , wird Infrarotlicht reflektiert und Stärke ist groß genug , Licht aktiviert Triode Sättigung, zu diesem Zeitpunkt der Ausgang des Moduls für die niedrigen Niveau , weist leuchtet die Diode .

der Stromzähler Pulsdaten Probenahme

Faxgerät, Aktenvernichter Papiererkennungs

Hinderniserkennung

Schwarz-Weiß- line-Detektion

Technische Daten:

mit Infrarot- ReflexionssensorenTCRT5000

Test Reflexion Abstand: 1 mm bis 25 mm

Reinigen und der Komparator -Ausgang, Signal-Wellenform , die Fahrtüchtigkeit stark ist, für mehr als 15 m .

mit vielen einstellbaren Präzisions-Potentiometer , um die Empfindlichkeit einstellen

die Betriebsspannung von 3,3 V bis 5V

Ausgangsform : digitale Schaltausgang ( 0 und 1)

hat eine feste Rückenloch, bequeme Installation

kleine Platine PCB -Größe: 3,2 cm x 1,4 cm

der LM393 , die Verwendung von breiten Spannungsvergleicher

Lieferumfang:

1 x TCRT5000 IR Barrier Linie Leichtathletik- Sensor Infrarot- Reflexlichtschranke
