Grundregeln für die Installation von Powerline Netzwerken

Allgemeine Grundregeln

  • Es dürfen max. 8 Powerline-Geräte im selben Stromnetz angeschlossen werden.
  • Die max. Länge der Stromkabel darf bis ca. 200m betragen und hängt u.A. von der Qualität der Stromkabel und der Anzahl und Art der eingesteckten Elektrogeräte ab
  • Fi-Schutzschalter, Stromzähler und Steckdosen mit Entstörfilter bzw. Blitzschutz dämpfen das Nutzsignal sehr stark (d.h. wesentlich kleinere Reichweite!)
  • Die Geräte, wenn möglich, direkt in die Wandsteckdose einstecken, dort ist das Signal am stärksten.
  • Bestimmte Netzteile, Lampen mit Dimmer etc. können das Signal verschlechtern, falls sie direkt neben dem PLC-Gerät eingesteckt sind

Phasenkoppler

Damit die Geräte Daten miteinander austauschen können (Geräte können nur miteinander kommunizieren, wenn sie das gleiche Verschlüsselungspasswort eingestellt haben, kann über die Software verändert werden Gross/Kleinschreibung beachten!), müssen sie auf der gleichen Stromphase installiert werden.
Installiert man PLC-Geräte auf unterschiedlichen Phasen, benötigt man einen der ALLNET Phasenkoppler.

Powerline Zubehör



pdf-download 90246-1  Art. nr. 90246

> Zum Online Shop

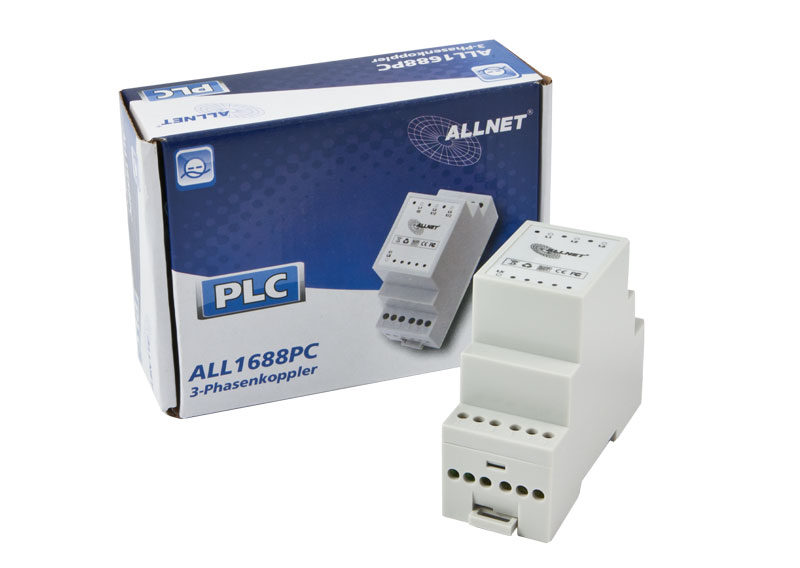

Phasenkoppler für Powerlinenetze zum Einbau in den Sicherungskasten (Hutschiene).



Highlights:

  • 3-Phasen-Version
  • Frequenzrange 1-70 MHz
  • AC 250 / 440 V, 4 x 22nFX2, 3-phasig
  • CE geprüft
  • Einbaubreite: 34mm
  • Einbautiefe: 70mm max.

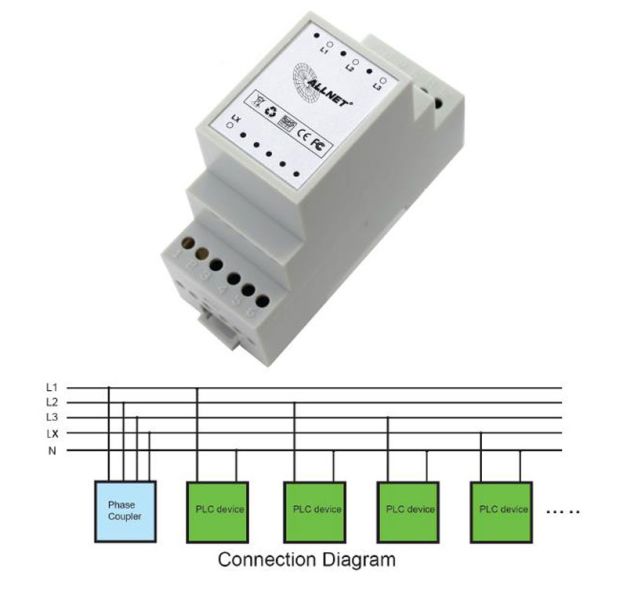

Verbindet alle Phasen des Hausstromnetzes untereinander und macht das Powerlinesignal auf allen Steckdosen in einem Stromkreis verfügbar.



Für Kopplung zwischen Unterverteilungen oder über FI-Schalter und Stromzähler hinweg, darf man nur ALL16881PC (Art. 112411) verwendet werden!



Achtung!! Dieser Artikel darf nur von autorisierten Fachwerkstätten installiert werden.





Technical Details:







Frequency Range:





0-70Mhz





Nominal Voltage:





AC 250/440V 4x22nFX2, 3 phase





Temperature Range:





-25°C - 100°C





Installation width:





34mm





Installation depth:





70mm max.





Mounting:





DIN rail mounting





Mark:





CE



Empfohlenes Zubehör

 Artikelnr.Artikelbezeichnung
ALLNET Powerline Sperr-Filter 2,0-40 Mhz 16 A
ALLNET Powerline Sperr-Filter 2,0-40 Mhz 25 A
ALLNET ALL16881 / Powerline Phasenkoppler/Signalbrücke 3 Pha
ALLNET Powerline 1200Mbit Bridge RJ45 HomePlugV2 "SmartLink" mit PoE AT ALL1681203
ALLNET Powerline Sperr-Filter 2-68Mhz 16 A Schutzkontakt-Durchgangsgehäuse
